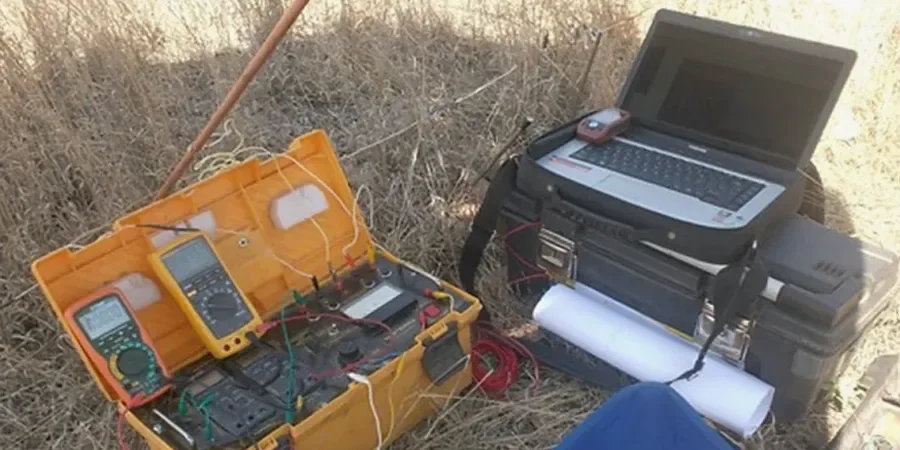

Jundiaí expandiu seu tecido urbano sobre terrenos que variam entre colinas sedimentares e extensas planícies aluvionares do Rio Jundiaí-Mirim. A infraestrutura elétrica que alimenta indústrias e condomínios horizontais na cidade depende de medições precisas de resistividade, e o contraste entre os arenitos da Formação Itararé e as argilas orgânicas do fundo de vale obriga a um cuidado redobrado na locação de malhas de terra. Nossa equipe técnica, atuando com equipamentos calibrados segundo a norma ABNT NBR 15749, executa a Sondagem Elétrica Vertical com arranjo Schlumberger para definir a estratificação geoelétrica em profundidades que vão de 5 a 150 metros. Para aterramentos de subestações na região do Distrito Industrial, complementamos a investigação com o ensaio de placa de carga quando a torre de transmissão exige fundação direta sobre solo residual maduro, e recorremos ao ensaio CPT nos bolsões de solo mole da várzea para avaliar o risco de recalque em estruturas anexas.
A inversão conjunta de SEV com parâmetros geotécnicos reduz a ambiguidade na interpretação de camadas saturadas, um fator crítico em projetos de aterramento na bacia do Jundiaí-Mirim.
Metodologia e escopo
Fatores do terreno local
O contraste entre as encostas da Colina do Sol e os terrenos da várzea do Rio Jundiaí-Mirim ilustra bem a variabilidade que um projeto de aterramento enfrenta em Jundiaí. Na Colina do Sol, os solos residuais de arenito apresentam resistividades elevadas, acima de 1000 ohm.m, o que exige malhas de terra extensas e tratamento químico do solo para reduzir a resistência de contato. Já na várzea, a presença de argilas orgânicas saturadas com resistividades inferiores a 30 ohm.m facilita o aterramento, mas introduz risco severo de corrosão galvânica em hastes de cobre nu. Ignorar essa diferença significa dimensionar um sistema que opera bem na estação seca e falha na estação chuvosa, ou que se degrada em menos de cinco anos por corrosão. O método SEV mapeia essas transições laterais com precisão, identificando a profundidade do topo rochoso e a espessura real do pacote condutivo superficial, informação que nenhuma sondagem mecânica isolada consegue fornecer com a mesma continuidade lateral.
Normas aplicáveis
ABNT NBR 15749: Medição de resistividade elétrica pelo método dos quatro eletrodos, ABNT NBR 7117: Parâmetros do solo para projeto de aterramento elétrico, ABNT NBR 5410: Instalações elétricas de baixa tensão
Serviços técnicos vinculados
Sondagem Elétrica Vertical (SEV)
Execução de SEV com arranjo Schlumberger para definição da estratificação geoelétrica até 150 m de profundidade, com relatório técnico incluindo curvas de resistividade aparente e modelo de camadas interpretado.
Dimensionamento de malha de aterramento
Cálculo da resistência de malha, potenciais de passo e toque, e definição da configuração ótima de hastes e cabos, com base no perfil de resistividade obtido em campo, adequado a subestações e parques industriais.
Análise de corrosividade do solo
Avaliação da agressividade do solo a materiais metálicos enterrados, correlacionando resistividade elétrica com pH, umidade e teor de sais, conforme critérios da ABNT NBR 15749.
Parâmetros típicos
Perguntas comuns
Qual a profundidade máxima que uma SEV atinge em Jundiaí?
Com o arranjo Schlumberger padrão, atingimos aberturas AB/2 de até 200 m, o que se traduz em profundidades de investigação efetiva entre 100 e 150 m. A profundidade real depende da estratigrafia local: em terrenos muito condutivos, como as argilas da várzea do Jundiaí-Mirim, a corrente se atenua mais rápido e a penetração efetiva pode ser menor do que em solos resistivos de arenito.
Quanto custa uma campanha de SEV em Jundiaí?
Uma campanha típica com 3 a 5 pontos de SEV e relatório completo de interpretação tem um valor de referência a partir de $100.000 por ponto, dependendo da distância entre pontos, da abertura máxima solicitada e das condições de acesso ao terreno na região de Jundiaí.
Qual a diferença entre SEV e caminhamento elétrico para aterramento?
A SEV investiga a variação vertical da resistividade em um ponto fixo, ideal para conhecer a sequência de camadas até o topo rochoso. O caminhamento elétrico mantém a abertura fixa e desloca o arranjo lateralmente, mapeando variações horizontais. Para aterramento de subestações, a SEV é indispensável porque o fluxo de corrente para a terra é tridimensional e depende da estratificação profunda, não apenas da resistividade superficial.
A chuva interfere na medição de resistividade?
A chuva recente pode reduzir a resistividade da camada superficial e mascarar o contraste com a rocha sã. Em Jundiaí, onde o verão concentra chuvas intensas, programamos as medições preferencialmente para períodos de estiagem relativa ou aplicamos correções nos modelos de inversão para compensar o efeito da umidade superficial, garantindo que o dimensionamento da malha de terra seja conservativo para a condição de solo seco.
