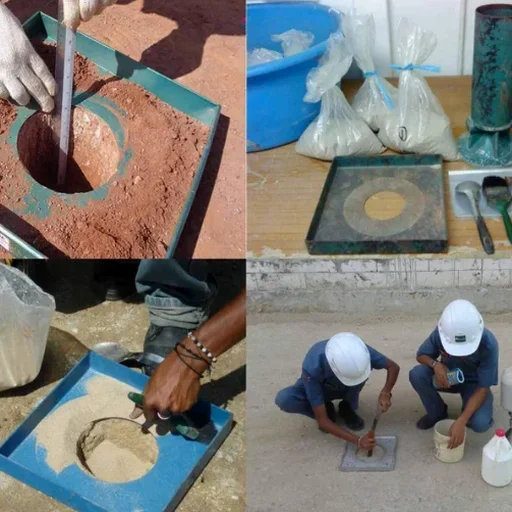

O frasco de vidro transparente, o cone metálico duplo e a areia de Ottawa calibrada compõem o kit que chega ao terreno em Jundiaí. O procedimento é meticuloso: a placa base é nivelada sobre a superfície compactada, e a escavação manual no centro da placa remove o material exatamente até a profundidade da camada de interesse. Toda a amostra extraída é coletada sem perdas. Em seguida, a válvula do frasco é aberta, e a areia de densidade conhecida preenche a cavidade deixada no solo. O volume da areia que escoou revela, por diferença de massa, o volume do furo. Com os dados de massa úmida do solo retirado e seu teor de umidade determinado em estufa, o cálculo entrega a densidade seca in situ. Em regiões com aterros controlados, como muitos loteamentos novos na zona norte de Jundiaí, essa medição é a única forma confiável de verificar a compactação real obtida em campo. Equipamentos nucleares existem, mas o cone de areia segue imbatível em precisão quando operado por técnico experiente.
Em solos de alteração de rocha, comuns nos morros de Jundiaí, o cone de areia detecta variações de compactação que o ensaio nuclear mascara.
Metodologia e escopo
Fatores do terreno local
Entre um aterro executado no bairro Medeiros e outro na região do Caxambu, a diferença no controle de compactação pode significar recalques que aparecem em meses ou em décadas. No Medeiros, onde predominam solos argilosos de baixa permeabilidade, o principal risco é a compactação insuficiente deixar vazios que se fecham lentamente sob o peso da edificação, trincando pisos e desnivelando contrapisos. No Caxambu, sobre solos mais arenosos, a compactação abaixo do especificado abre caminho para infiltrações aceleradas que carreiam finos e geram erosão interna. Em ambos os cenários, o ensaio de densidade in situ é o termômetro que separa uma obra estável de um passivo técnico caro. A parcela mais crítica em Jundiaí aparece em obras viárias e galpões logísticos, onde a camada de base britada também precisa ter sua densidade verificada antes do pavimento. A norma ABNT NBR 7185:2016 estabelece a frequência mínima de ensaios, e reduzir essa malha por economia de curto prazo é o erro que mais vemos gerar patologias em pisos industriais na cidade.
Normas aplicáveis
ABNT NBR 7185:2016 – Solo – Determinação da massa específica aparente in situ, com emprego do frasco de areia, ABNT NBR 6457:2016 – Amostras de solo – Preparação para ensaios de compactação e ensaios de caracterização, ABNT NBR 6458:2016 – Grãos de pedregulho retidos na peneira de abertura 4,8 mm – Determinação da massa específica, massa específica aparente e absorção de água, ABNT NBR ISO/IEC 17025 – Requisitos gerais para competência de laboratórios de ensaio e calibração
Serviços técnicos vinculados
Compactação de aterros
Controle de camada por camada em terraplenagem, com determinação do grau de compactação e desvio de umidade em relação à umidade ótima de Proctor.
Verificação de base e sub-base
Ensaios em brita graduada simples (BGS) e solo-brita para pavimentos flexíveis e rígidos, seguindo as especificações de projeto do DER/SP adaptadas para Jundiaí.
Reaterro de valas
Controle de compactação em reaterros de redes de água, esgoto e drenagem, com pontos de ensaio a cada trecho de vala para evitar abatimentos futuros no pavimento.
Controle de bota-fora e empréstimo
Avaliação da densidade in situ em áreas de empréstimo e bota-fora, garantindo a estabilidade volumétrica dos maciços compactados.
Parâmetros típicos
Perguntas comuns
Qual o custo médio de um ensaio de densidade in situ em Jundiaí?
O valor de referência para o ensaio de densidade in situ pelo método do cone de areia na região de Jundiaí é de $100.000 por ponto ensaiado, incluindo a determinação da umidade em estufa e o relatório técnico com o grau de compactação calculado.
Quantos pontos de ensaio são necessários em uma plataforma de terraplenagem?
A ABNT NBR 7185:2016 recomenda uma malha mínima de um ponto a cada 100 m² por camada compactada. Em obras de maior responsabilidade em Jundiaí, como plataformas logísticas, reduzimos a malha para um ponto a cada 50 m² nas camadas finais, especialmente nas áreas que receberão piso de alta resistência.
O cone de areia funciona em solos com pedregulhos?
Sim, desde que o diâmetro máximo das partículas não ultrapasse 19 mm. Para solos com pedregulhos maiores, comuns em alguns cortes de estrada na região da Serra do Japi, adaptamos o diâmetro do furo para 15 cm e peneiramos o material retirado, corrigindo a massa específica pelo método da fração graúda conforme a ABNT NBR 6458. Mais info.
